序号 | 模块 | 内容 |
第一天 | 基础学习 | 1.项目介绍梳理翻样思路 |
|
| 2.了解图纸并梳理有效信息 |
|
| 3.建模思路和工程保存 |
|
| 4.工程设置各页面的讲解 |
|
| 5.多种建模方式的区别介绍 |
第二天 | CAD转化 | 1.图纸分图处理 |
|
| 2.CAD转化步骤讲解 |
|
| 3.CAD转化轴网讲解 |
|
| 4.CAD转化柱 |
|
| 5.CAD转化梁 |
|
| 6.CAD转化板筋 |
|
| 7.CAD转化基础 |
第三天 | 手工建模 | 1.基础构件布置及规则调整 |
|
| 2.筏板变截面设置 |
|
| 3.柱墙底部随底处理及节点调整 |
|
| 4.顶部柱梁节点、墙板节点调整 |
|
| 5.布置零星构件(梯段、节点、附加钢筋等) |
|
| 6.自定义钢筋编号及单根钢筋添加 |
第四天 | 综合部分 | 1.楼层复制构件 |
|
| 2.私有调整构件属性 |
|
| 3.构件标高调整 |
|
| 4.构件随板调整 |
|
| 5.构件三维显示 |
|
| 6.合法性检查 |
|
| 7.构件整体计算和单构件计算 |
|
| 8.查看构件钢筋量 |
|
| 9.计算结果调整及锁定 |
|
| 10.区域重量统计 |
|
| 11.钢筋长度取整 |
|
| 12.整体/局部导出报表 |
|
| 13.构件编号及输出平面图 |
第五天 | 排列图 | 1.基础构件单构件三维查看及调整 |
|
| 2.筏板排列图查看、编号、调整及输出 |
|
| 3.梁排列图查看、调整及输出 |
|
| 4.板筋排列图查看、编号、调整及输出 |

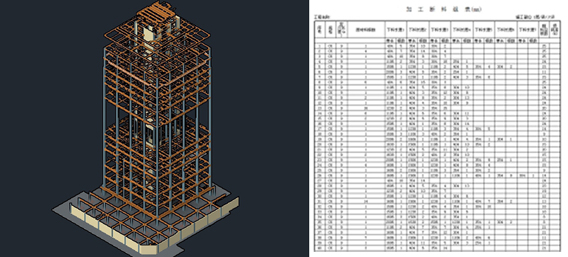

1) 类型:框架结构酒店项目,由地上18层和地下1层组成,总建筑面积51231平方米;
2) 基础:采用独基+条基+筏板组成;
3) 案例难点:
筏板标高类别多,变截面放坡多;
墙柱插筋因基顶基底变化需私有设置构件属性;
梁钢筋设置为连通抽取,钢筋需避开非连接区;
竖向构件约束边缘、梁加腋;
连梁和墙体暗梁在翻样过程中的定位等。
五、讲师简介
授课讲师:刘经才单 位 |
| ||
